kontrollbox för trefas

[svensson.lu]

Sent from my iPhone using Tapatalk

[Hasse Basse]

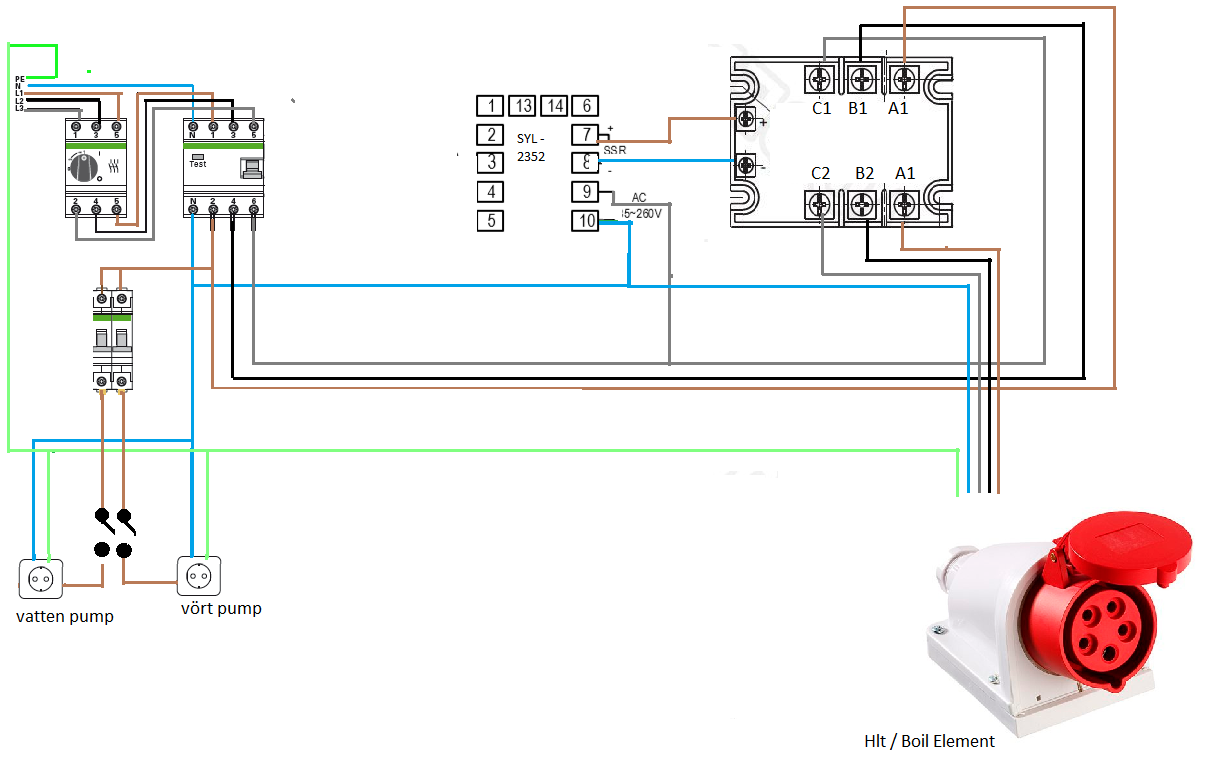

lite ändringar har gjorts på elschemat. blir ett trefasrelä med rejäl kylning. brytare till pumparna. sän kommer det till lampor för pumpar och element även för on/off. en fundering är att om man vill hoppa över piden och köra elementet på max med en trevägs brytare var kopplar jag in den i såna fall?

[Hasse Basse]

Så paketet har anlänt från usa otroligt smidigt måste jag säga, 9 dagar totalt tog det nu ska bara lite kabel och kopplingar köpas in så idag blir det en tripp på Hudiksvalls gubbdagis

[Hasse Basse]

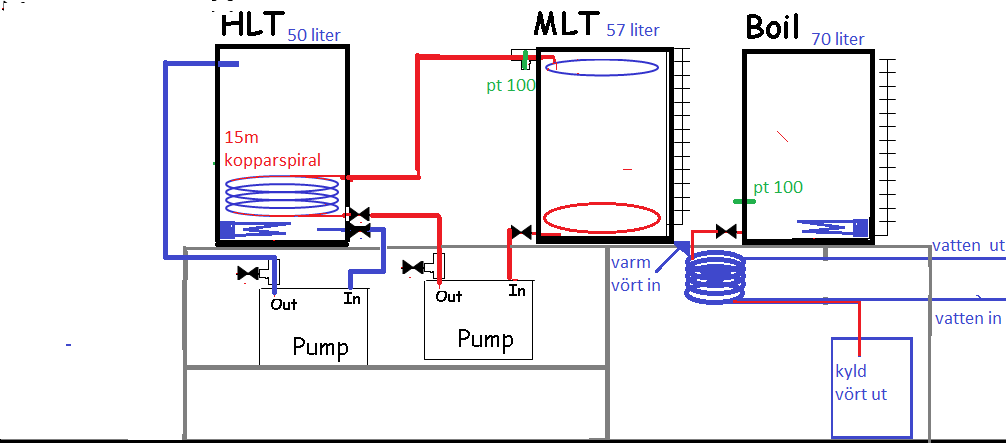

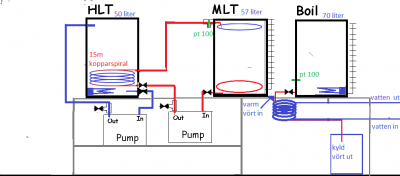

så nu när jag fått hem alla delar så kom jag på att tänka på tempsensorn som kommer styra min HLT. vart tror ni det är bäst att placera den? in eller ut ur MTLen. toppen tänkte jag först men efter lite läsning så kom jag på att botten är ganska bra med. vad tror ni? kommer kunna testa båda då den sitter i en T-koppling

[svensson.lu]

Ut från HLTn är i mitt tycke klart bäst och näst bäst in till MLTn. Ju "längre" du har mellan värmekällan och mätpunkten, destu svårare är det att styra.
Och jag skulle definitivt avråda från ut MLT. Du har ju flera minuter från det att du börjar värma tills du får tempökningen ut i MLTn


Sent from my iPhone using Tapatalk

[svensson.lu]

Ska bara nämna att det skiljer sig 0.5 grader mellan min HLT och MLT vid jämvikt.


Sent from my iPhone using Tapatalk

[Hasse Basse]

https://vimeo.com/105142314
Lite test med lådan gjordes igår. Imorgon blir det pid och relä som kopplas in

[PontaH]

"Hasse Basse", du skrev tidigare att du fått paket från USA. Beställde du samtliga komponenter till din kontrollbox från USA. Vilken leverantör var det?

[Hasse Basse]

Här kommer alla delar från auberins nu i efterhand så skulle jag tagit en större låda. det funkar men det är tråkig
Resten har jag köpt på biltema

http://www.auberins.com/index.php?main_ ... ducts_id=3

http://www.auberins.com/index.php?main_ ... cts_id=331

http://www.auberins.com/index.php?main_ ... cts_id=337

http://www.auberins.com/index.php?main_ ... cts_id=340

http://www.auberins.com/index.php?main_ ... cts_id=241

http://www.auberins.com/index.php?main_ ... cts_id=248

[Hasse Basse]

Lådan är klar

[assistredo]

Jag är fortfarande nyfiken på vilken koppling av elementen det kommer att bli. Blir det D-koppling eller Y-koppling? D-koppling ger ju tre gånger högre effekt än Y-koppling.

[Hasse Basse]

Y koppling om jag fattat det rätt. kopplar inte själv. En kompis hjälper mig med det. Känns tryggare det.

[assistredo]

Ett litet tips - eftersom du handlat från Auber.

De har här en liten sak som på ett smidigare sätt än med en "vanlig" PID kan reglera effekten med PWM i vörtkokaren. Kopplas till ett SSR och med en ratt reglerar man effekten som visas i procent i displayen.

http://www.auberins.com/index.php?main_ ... cts_id=444

[Hasse Basse]

99% klar med HLT. En packning som saknas bara. droppade lite lät så jag körde ett test 60 min för att få det att koka. (40 liter)
Får nog ner 45 liter i den

[svensson.lu]

Snyggt! Har du möjlighet att visa hur elementskyddet/kopplingsboxen är fäst i själva elementet? Funderar på att byta upp mig till en större HLT och vill då ha en lite mer flexibel värmelösning än idag.
