Extern styrning av Hendi 3500W (manuell) induktionshäll

[bryggapa]

Kan säkert funka, men var försiktig med skyddsjorden. Killen på elektronikforumet råkade kortsluta lågspänningsjord och skyddsjord och det gick ju inte så bra.

[assistredo]

Pinouten på kontakten (vänster till höger) är:
* 5v matningsspänning (in), det är denna som ska brytas för extern styrning
* pwr från potten (ut), ~5v för 0W till ~0v för 3500W
* av/på (ut), 5v när plattan är på, 0v när plattan är av
* gnd (in)

Man bryter matningen istället för av/på linan, för om man studerar hur brytaren på potten fungerar, så gör den likadant.

Frågor på det?

Lite undringar till:
När du först sätter in 230V-kontakten i väggen till Hendin kommer det redan då på "5V matningsspänning (in)", fläkten går igång men inget övrigt händer? När du sedan vrider "på" med ratten så kan du använda plattan. Men fortsätter fläkten att gå även när du brutit "5V matningsspänning (in)" med din inkoppling?

[bryggapa]

Nja, om du har 5v styrspänning eller inte beror helt på hur potten står.
Klicket när man drar potten i botten, eller när man drar den från bottenläget, är brytaren i potten som ger 5v.
Potten ger bara indata till kontrollern, som lägger på rätt effekt utifrån indatat (av/på och spänning från potten). Den styr även fläkten (hur vet jag inte riktigt, om den är tidsstyrd eller om det sitter en tempprob), men fläkten går inte igång om plattan är av.

Edit: Jag kanske missförstod vad du frågade efter, du har alltså 5v fram till potten om sladden är i. Det är 5v styrsignalen (av/på) och spänningen från potten (vald effekt) som beror på om potten är i botten eller inte.

[Drake]

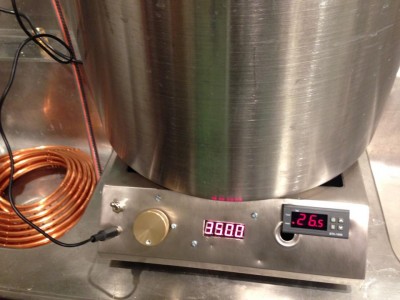

Med mycket våld och många maskiner lyckades jag få hål på min Hendi. Jösses vad Tyskt stål är hårt!
Inte blev det vackert precis, det ser snarare ut som något Emmet Brown hade kunnat knåpa ihop.

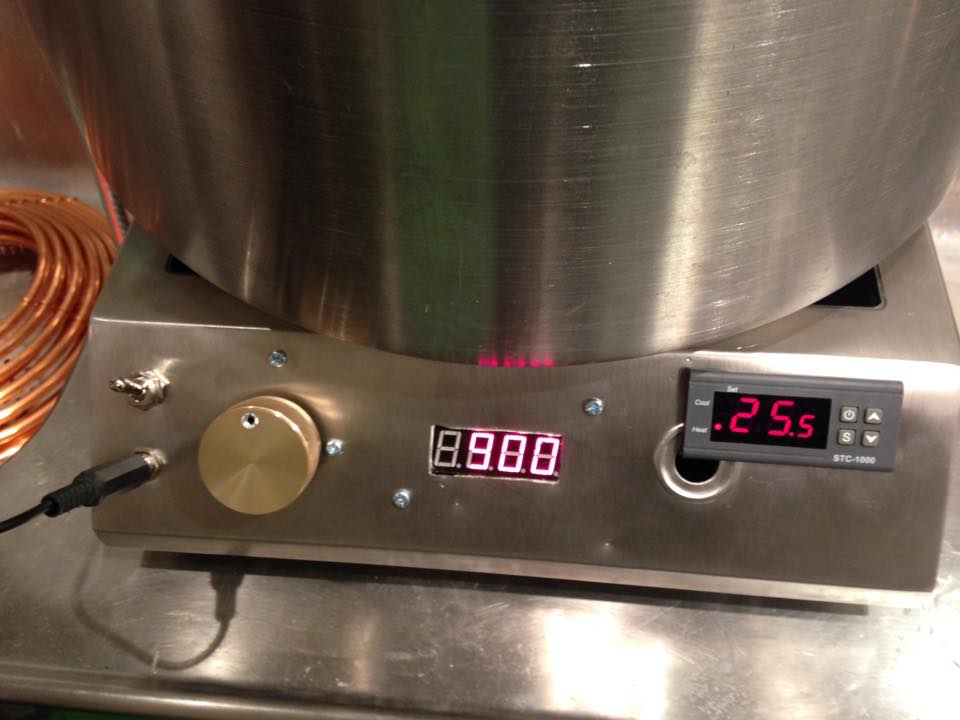

Anledningen att STC:n sitter där den sitter är att det är enda platsen den får rum på utan en massa modifieringar. Därför var jag tvungen att flytta potten. Displayen flyttade jag bara för att min gryta täckte den.
Får nog jobba med finishen lite grann, typ skaffa en ny plexifront och se till att allt är spoltätt. Men huvudsaken är att det funkade!
Nu kan jag styra min Hendi som jag vill (eller låta STC:n göra det) och dessutom ser jag numera hur mycket effekt jag petar in i grytan. Kanske att det kommer att kompletteras med en extra utgång för att styra en pump också men det får räcka så här för tillfället.

[Hjulbult]

Hehe underbar modifiering, jag älskar den hemmafixade känslan du fått till. Däremot är det nog som du skriver inte bra att det inte är vattentätt. Att flytta displayen var ett genidrag, den störigaste grejen men den här Hendi modellen är just displayens olämpliga placering.

MVH
//NJN

[jarin]

Flyttade displayen?, hur såg den ut innan? Jag trodde inte de analoga HENDI hade någon display.

[Hjulbult]

Flyttade displayen?, hur såg den ut innan? Jag trodde inte de analoga HENDI hade någon display.

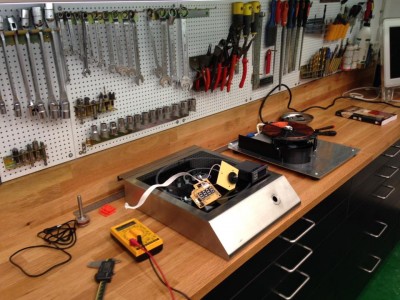

Jodå, displayen sitter i främre högra hörnan på ovansidan (kokplattesidan) och lyser genom själva glaset, den visar inställd effekt i jämna hundrawatts steg. Hällen är inte tänkt för så stor kastrull som vi hembryggare vill använda, detta gör så att displayen täcks av kastrullen. Det Drake har gjort är att han öppnat plattan, skruvat loss displayen med tillhörande elektronik, tatt upp ett passande hål i fronten på plattan samt monterat displayen där istället. Jag blev inspirerad att göra samma sak, får se om jag får tid med det någon gång i framtiden.

MVH
//NJN

[jarin]

OK! Då är det alltså INTE denna platta? http://www.ebay.com/itm/Hendi-239780-Ga ... Sw7aBVCqbT

[Hjulbult]

OK! Då är det alltså INTE denna platta? http://www.ebay.com/itm/Hendi-239780-Ga ... Sw7aBVCqbT

Jo precis den ser det ut att vara, displayen är inte tänd på bilden på eBay så den syns inte. Men icke desto mindre så finns den där i hörnan ovanför effektratten.

MVH
//NJN

[bryggapa]

Drake, jag gillar också displaymodden. Vackert.
Jag har funderat lite på ditt användarnamn. Är det *drejk*, alltså med engelskt uttal, eller som svenskt uttal? Kom fram till att det måste vara med svenskt uttal, eftersom en drake är ett fantasifoster och det inte kan finnas någon som har en så välorganiserad arbetsbänk på riktigt

[Drake]

Haha, du har helt rätt. Fast du skulle ha sett min tidigare arbetsbänk, tror det var 70-80 cm prylar på den. Men jag surnade som sagt på röran och nu får vi se om det är enklare att hålla ordning.
Ett litet problem har uppstått med Hendin efter min modifikation tyvärr. Siffrorna hoppar lite på displayen, den står liksom och slår ett par hundra grader. Dessutom beter den sig konstigt när jag vrider den helt i botten då den stänger av sig ibland. Likaså om jag kokar på full effekt med bara några liter i kastrullen så stänger den av sig på samma sätt som när den blev överhettad då den stod för nära en vägg. Gissar att jag var lite hårdhänt med potten när jag bände loss ratten som var limmad.
Sedan hade jag inte på någon ny kylpasta i centrum på glasskivan, kan det ha betydelse?

[bryggapa]

Jag tror inte potten är problemet. Har svårt att tro att kylpastan skulle vara någon bov heller. Jag skulle prova att flytta tillbax potten och displayen och se vad som händer.
Det är som sagt kraftigt magnetfält runt spolen och det kanske påverkar? Styrkortet (med displayen) kanske satt lite i 'radioskugga' förut? Kanske sköldning hjälper?

[Drake]

Kan testa det. Men grejen är att den är stabil när jag sätter den på 3500w. Tvivlar på att strålningen påverkar för inget är skärmat i burken vad jag kan se så så värst illa kan det inte vara. Stc:n beter sig också helt normalt. Potten känns faktiskt lite sladdrig nu.

[Judgecc]

Tycker det är tråkigt att Drake inte var Drajjk..

[Drake]

Jag tror inte potten är problemet. Har svårt att tro att kylpastan skulle vara någon bov heller. Jag skulle prova att flytta tillbax potten och displayen och se vad som händer.
Det är som sagt kraftigt magnetfält runt spolen och det kanske påverkar? Styrkortet (med displayen) kanske satt lite i 'radioskugga' förut? Kanske sköldning hjälper?

Misstänker att brytaren som sitter ovanpå potten är boven i dramat.
https://www.facebook.com/stefan.karlstr ... 375696325/
