Ånghuv - Enkelt bygge

[Bobby]

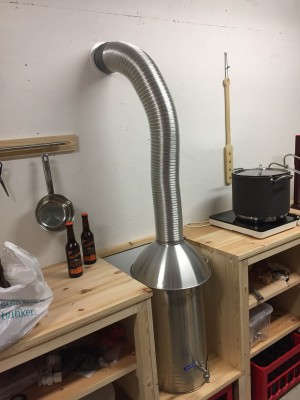

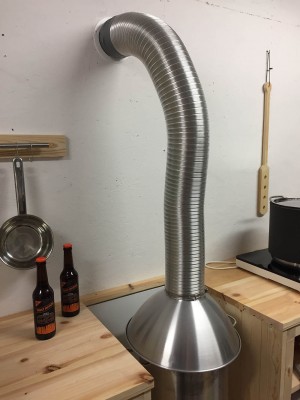

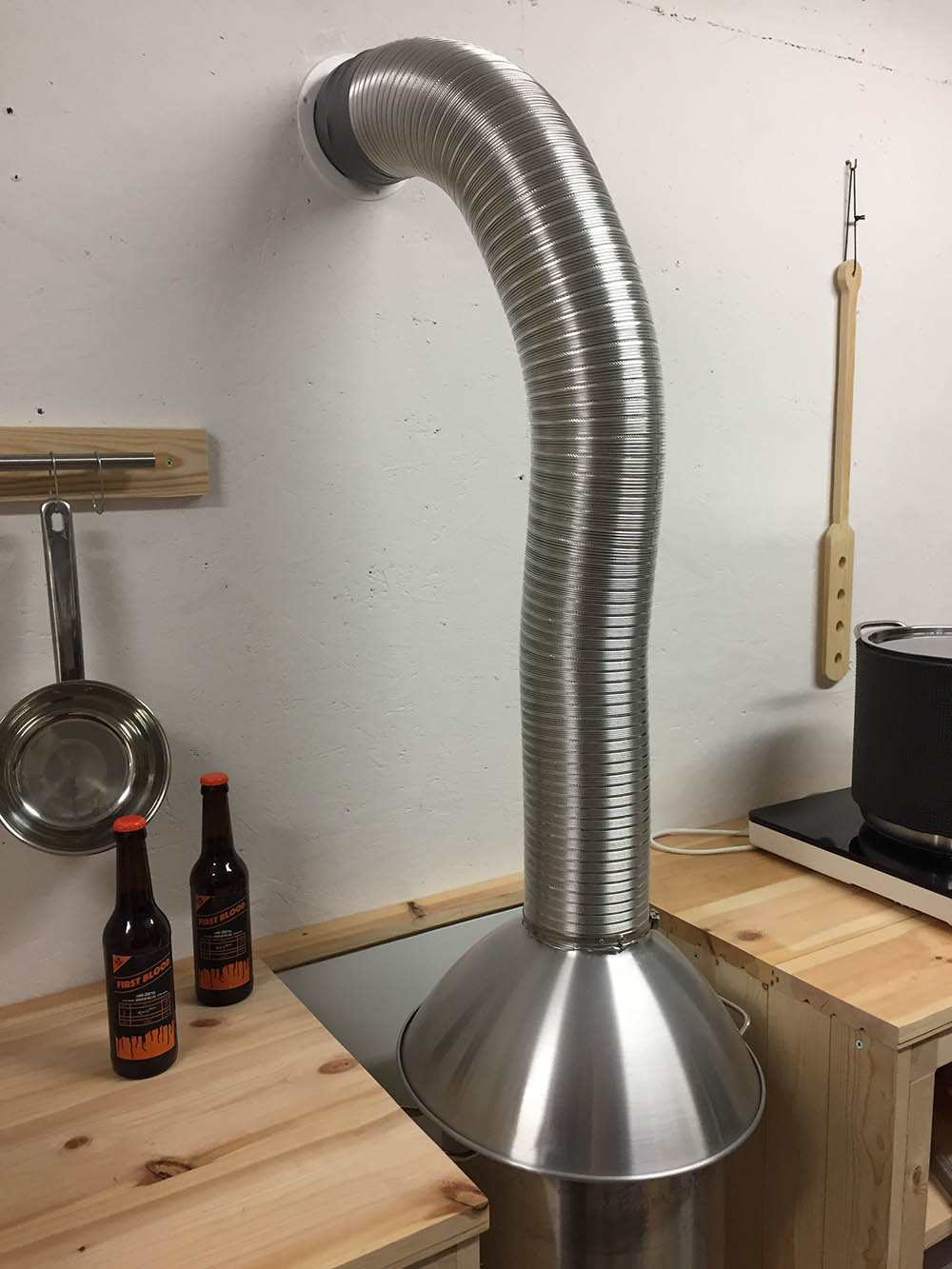

Ånga är som bekant ett problem när man brygger.

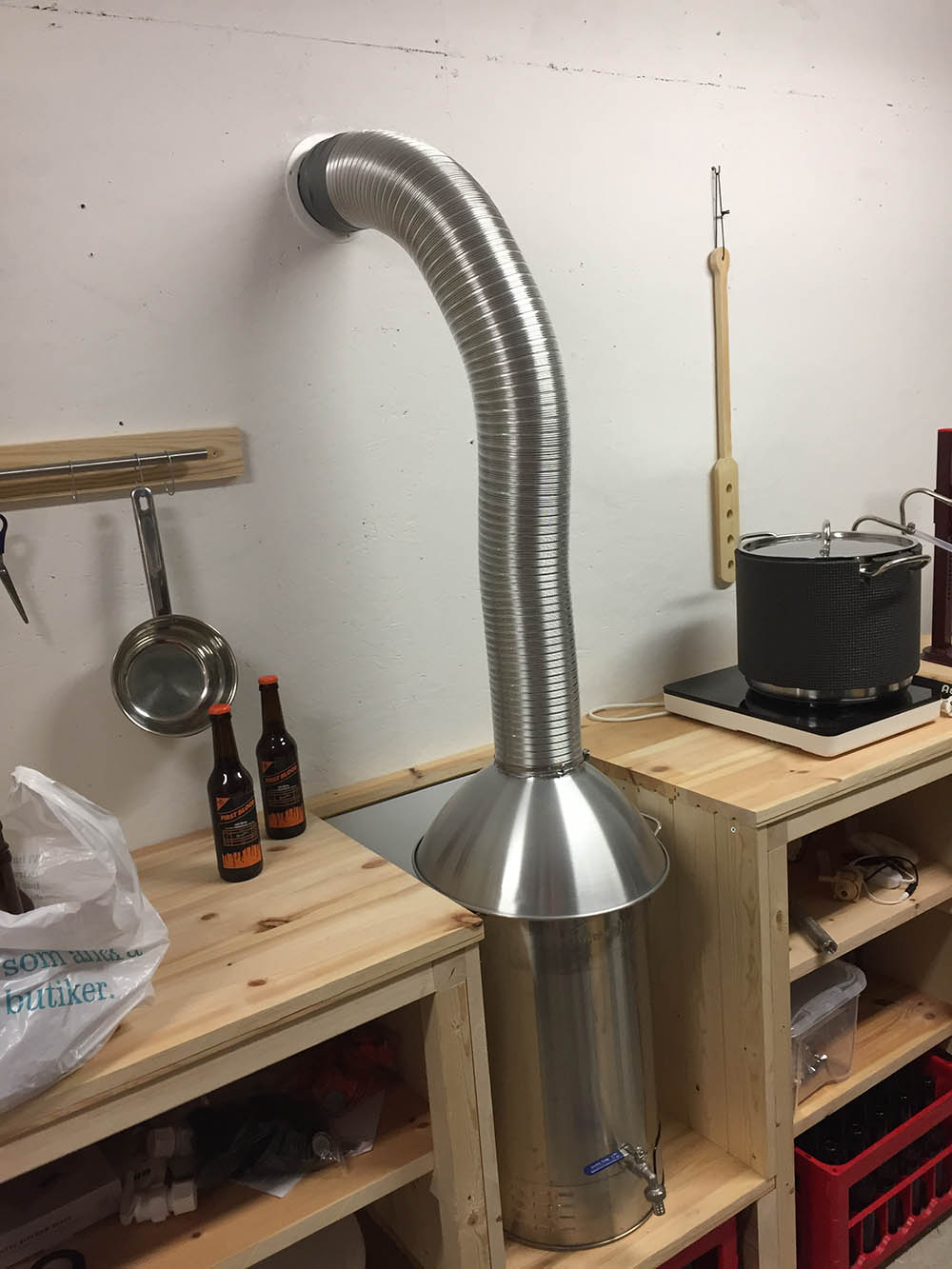

Jag har slutligen byggt en ånghuv, om nån har samma tankar så kanske det kan inspirera nån.

Det går smidigt att flytta huven när man ska skumma av, addera humlegivor etc.
Det ryker fint på baksidan av garaget när jag kör nu, och ingen ånga i bryggeriet

Delar:

Lampan "Foto" - IKEA
http://www.ikea.com/se/sv/catalog/products/80125812/
Storlek 38cm/diameter
199kr

Flexibelt rör till fläkt - IKEA
http://www.ikea.com/se/sv/catalog/products/20012101/
99kr

Slangkämma - modell större - Byggmax
https://www.byggmax.se/ventilation/fläktar/slangklämma-p25593
44kr

Blindnit "popnit" längre modell.
ca 10kr på Biltema, (samt en popnit-tång om man inte har en)

Montering Lampa/Rör:

-Sätt den större slangklämman på rörets tjocka ände, skruva åt lite lätt.
(den hårda ringen behövs för att kunna popnita på lampan sen)

-tryck röret tätt emot lampan

-borra rakt genom klämman, röret och lampan med lämplig borr till din popnit.

-popnita fast med din popnittång. (Gör detta på ca 4 platser runt klämman)


Montering till ventil:

Här får man göra det som passar rummets ventil, jag gjorde en enkel stos av en yoghurt hink och silvertejp.
Hinken är lite konisk, så den fastnar lagom i hålet. Jag kan sen bara dra ut stosen och skruva tillbaka min tallriksventil när jag inte brygger.

//Bobby

[bernelind]

Ser kanon ut! Inga problem med kondens?

Sent from my ONEPLUS A3003 using Tapatalk

[Bobby]

Tack!

Jo lite kondens bildas och droppar från huvens utsida ner på bänken, men det är inga mängder alls.

//R

[assistredo]

Jag gjorde min huv av två rostfria tvättfat från en nu nedlagd lågprisbutik. Det ena fick utgöra själva huven med en uppklippt öppning och med anslutning till ventilationsrör/-slang upptill. Av den andra klipptes till en skjutbar lucka/lock och påsattes ett handtag från ett grytlock.

Jag anslöt till ventilationen med ett dragavbrott för att allt utsug från utrymmet/rummet med damm etc. inte ska sugas in under huven. Jag gjorde också en en böj på ventilationsslangen med en slanganslutning längst ner på böjen som en slags kondensfälla för att kondensen i slangen inte ska rinna ner tillbaka i kokkärlet.

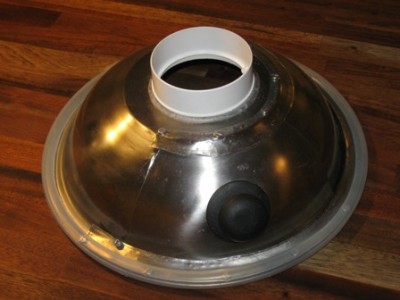

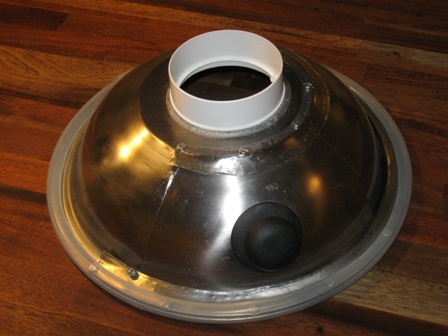

Huv med lucka stängd

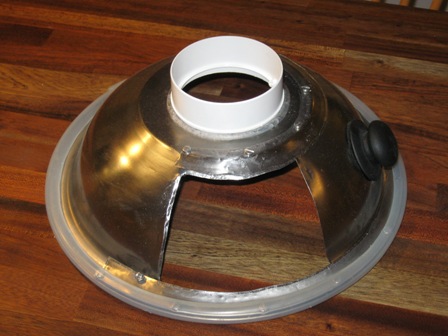

Huv med lucka öppen

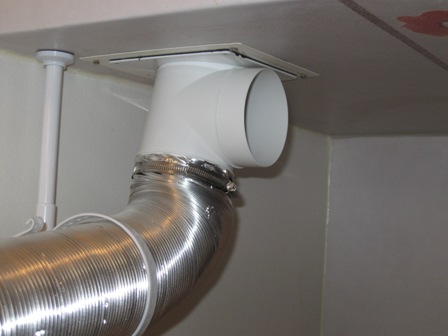

Dragavbrott

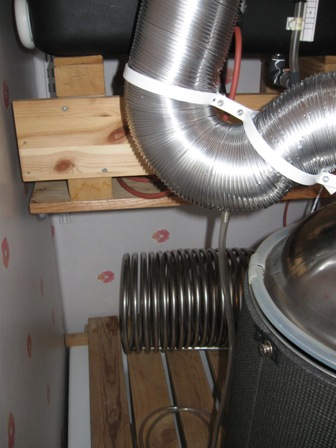

Kondensfälla

PS - jag kan nu se att bilden med dragavbrottet är vriden 90 grader. Öppningen i dragavbrottet ska peka nedåt. Ventilationsöppningen sitter i väggen - inte i taket.

[Bobby]

Ahh, smart med en kondensfälla och lucka, min tanke var väl att jag ska kunna lyfta bort hela huven smidigt.
Så min är väldigt avskalad av den anledningen.
